Sada P2P + Disto X6.

Dálkoměr Disto X6 v kombinaci s chytrým adaptérem DST360X funguje jako měřicí stanice P2P. Technologie P2P (Point-to-Point) umožňuje změřit libovolný počet viditelných bodů z jediného místa. Přístroj určuje souřadnice X, Y, Z každého bodu, což dovoluje získat délky mezi body nebo exportovat data přímo do DWG/DXF souboru ve 2D nebo 3D formátu.
Dálkoměr DISTOX6 má velký dotykový displej, fotoaparát, Bluetooth, sklonoměr, což ho činí ideálním pro měření složitejších a zakřivených prostor či těžko dostupných rozměrů.

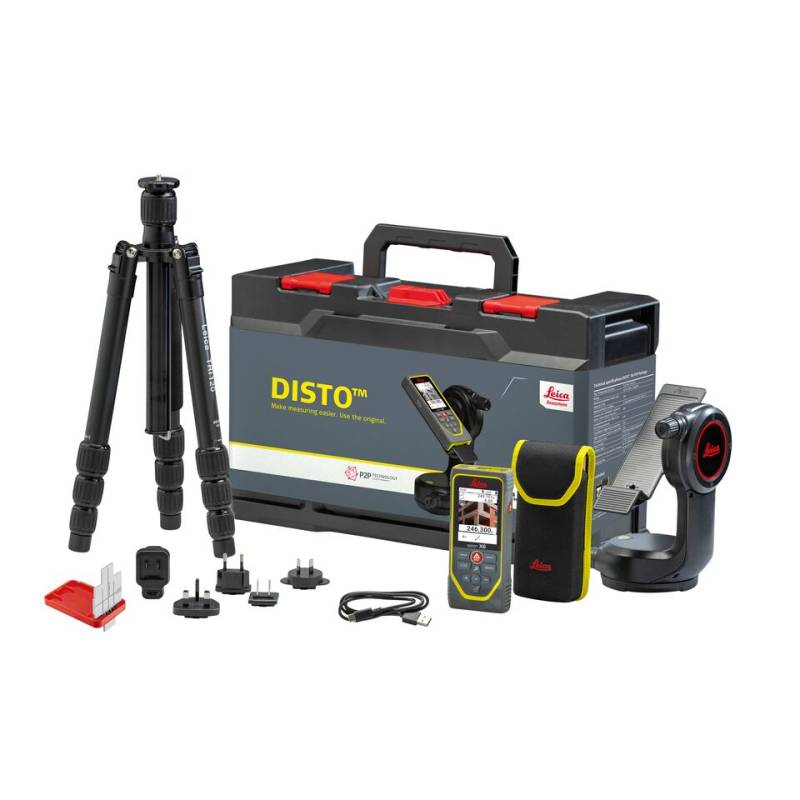

Součástí sady je:

dálkoměr DISTO X6 v látkovém pouzdře
USB nabíječka s kabelem
chytrý adaptér DST360X
fotostativ TRI120
cílový terčík GZM3
kufr

https://www.gefos-leica.cz/o-produktech/laserove-dalkomery/disto-x6

Chytrý adaptér Leica DST 360-X je vylepšenou verzí původního modelu DST 360, navrženou speciálně pro nejnovější generaci dálkoměrů Leica DISTO X6. Stejně jako jeho předchůdce promění ruční dálkoměr v plnohodnotnou 3D měřicí stanici, ale přináší několik klíčových vylepšení pro profesionální nasazení.

Zde jsou hlavní funkce, které DST 360-X umožňuje:

1. Rozšířená technologie Point-to-Point (P2P)

Toto je srdce adaptéru. Umožňuje měřit vzdálenost mezi dvěma libovolnými body v prostoru z jednoho jediného stanoviště.

• Měření nepřístupných míst: Změříte například šířku střechy ze země nebo vzdálenost mezi dvěma body na fasádě, ke kterým se nelze fyzicky dostat.

• Vysoká přesnost: Díky integrovaným senzorům (enkodérům) dálkoměr přesně ví, o jaký úhel jste jej pootočili horizontálně i vertikálně, a díky tomu dopočítá prostorovou vzdálenost s přesností cca ±5 mm na 5 metrů.

2. Plné 3D zaměřování a export do CAD

V kombinaci s dálkoměrem DISTO X6 a aplikací Leica DISTO Plan můžete vytvářet komplexní 3D plány.

• XYZ souřadnice: Každý zaměřený bod má své souřadnice, které lze přímo z terénu exportovat do formátu DXF nebo DWG.

• Měření fasád a zemních prací: Adaptér umožňuje specifické funkce jako "Measure Facade" (vytváření výkresů stěn s okny a dveřmi) nebo výpočet objemů výkopů.

3. Funkce "Relocation" (Přesun stanoviště)

Jedna z největších výhod verze 360-X. Pokud z jednoho místa nevidíte na všechny body (např. v členitém domě), můžete stanoviště se stativem přesunout.

• Díky softwarovému propojení dálkoměr pozná svou novou polohu vůči předchozím bodům a vy můžete pokračovat v jednom jediném 3D výkresu bez přerušení.

4. Mechanická preciznost

• Jemné ustanovky: Adaptér má šrouby pro velmi jemný a plynulý posun. To je u modelu X6 kritické, protože tento dálkoměr má dosah až 250 metrů – bez jemného posuvu byste laser na takovou dálku nikdy přesně nezacílili.

• Celokovová konstrukce: Zajišťuje, že se přístroj při měření nepohne ani o zlomek milimetru, což je nezbytné pro eliminaci úhlových chyb.

Rozdíl mezi DST 360 a DST 360-X
